Ну что же, идём дальше, сегодня раскладка платы.

Немножко подумав, остановился на таком варианте расположения кнопок. 12У ортолинейка плюс разные конфигурации нижнего ряда. Разными цветами помечены разные возможности, нижний ряд будет конечно же один. Примеривался к 13У чтобы влепить поддержку стадартного смещения строк на 12 клавиш в верхних двух рядах, но потом забил. Один хуй буду собирать себе ортолинейку, нечего пытаться засунуть все варианты.

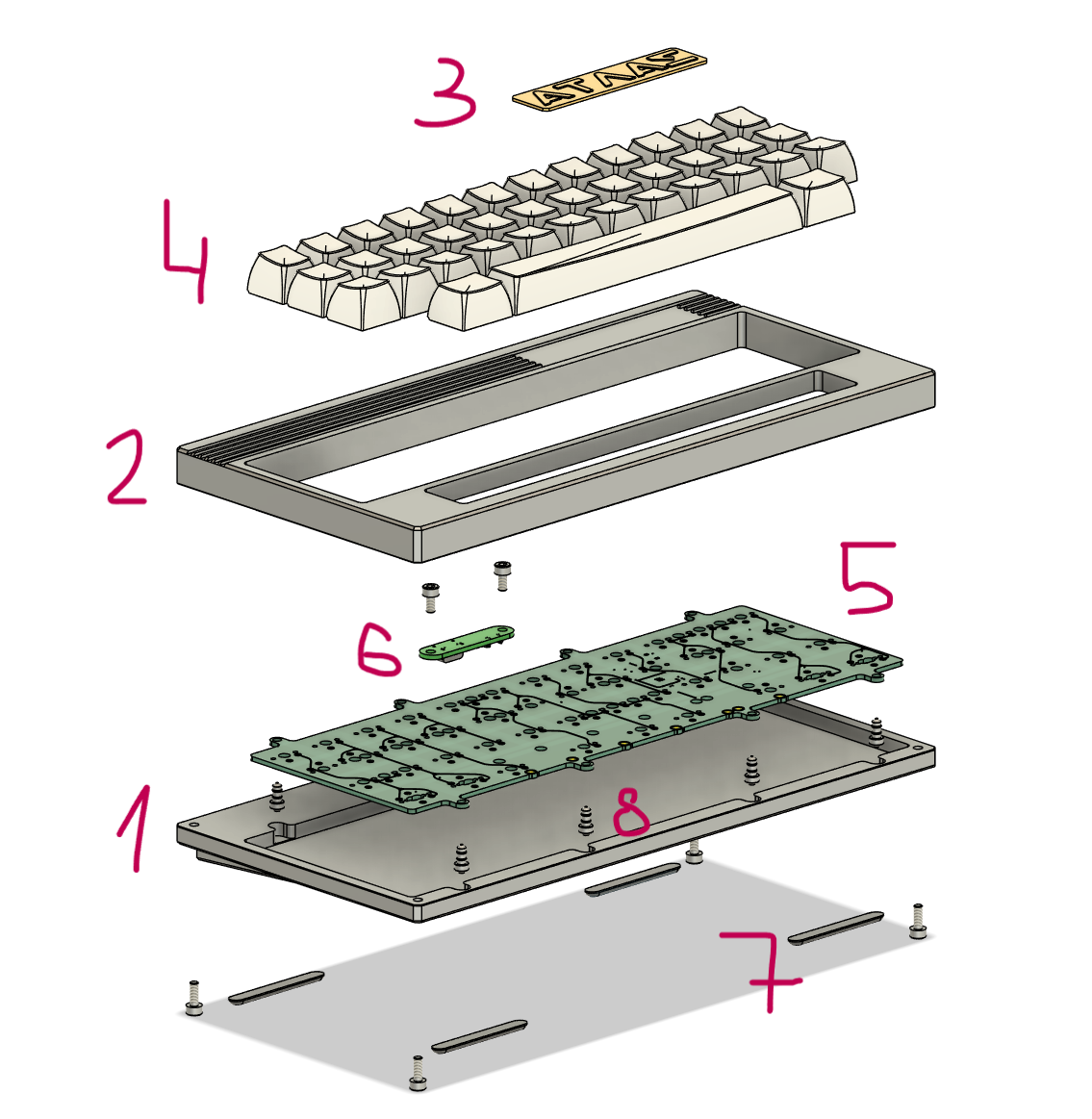

Так как кейс будет состоять из двух частей, то заменой верхней части из такой раскладки можно получить всё, что угодно: и полный ряд, и hhkb, и wkl. Сам я больше всего заинтересован в hhkb из пяти или трёх кнопок, но так как часть плат пойдёт под продажу, лучше сделать несколько вариантов под возможные запросы. Если хватит места на плате, то можно будет позже добавить стандартное смещение строк вместе с ортолинейкой.

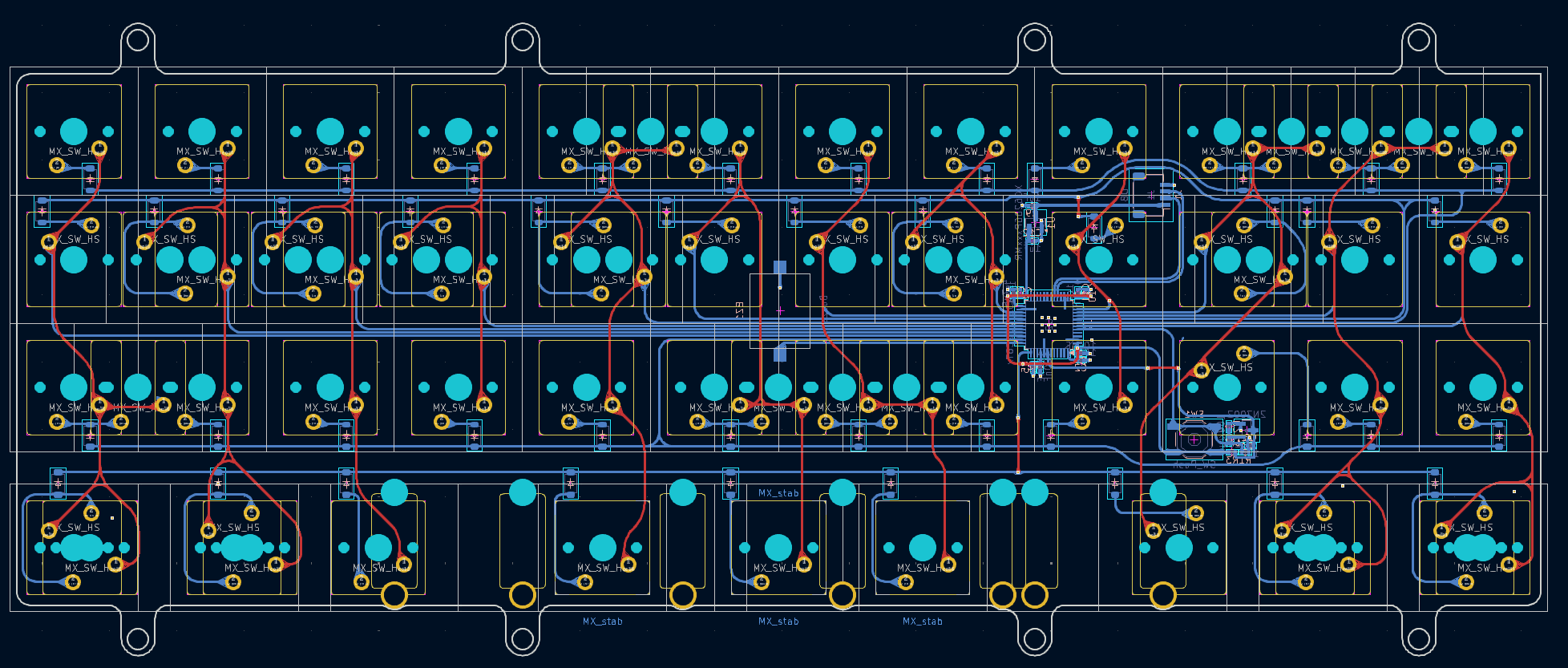

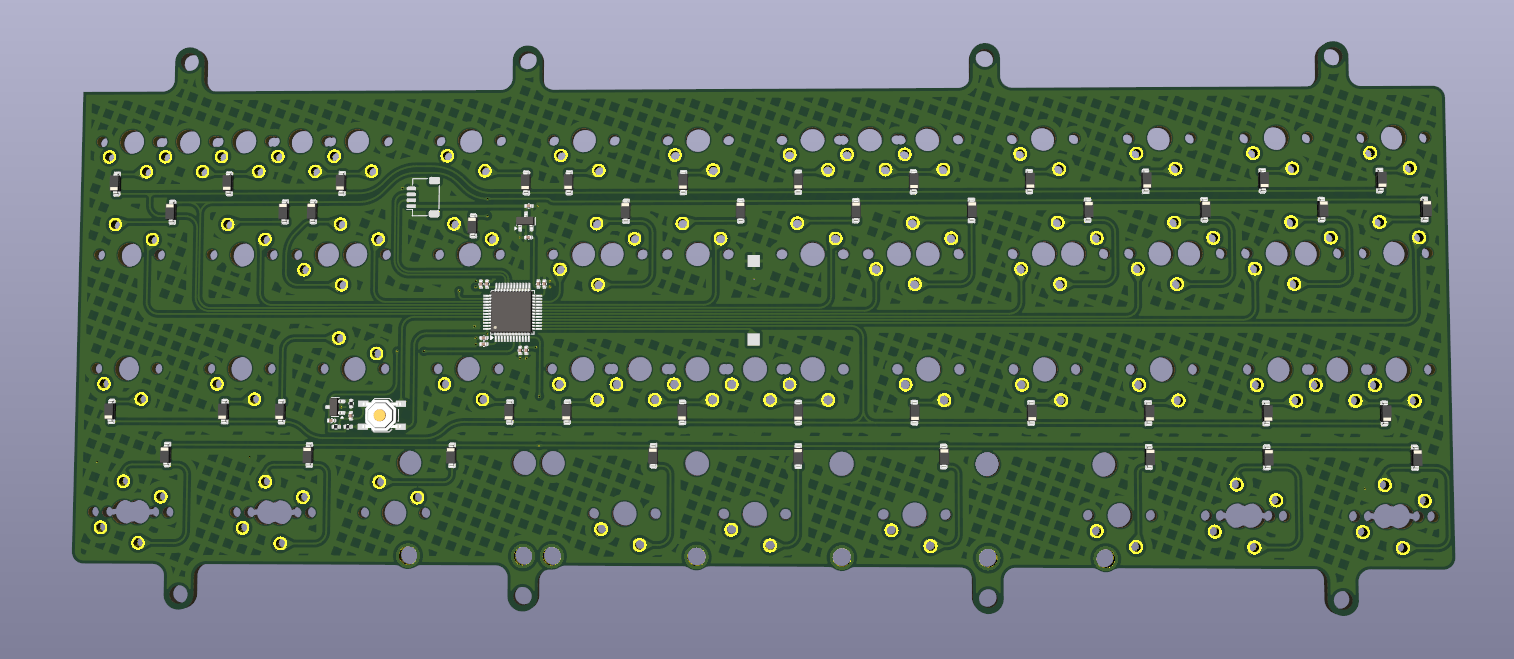

Алсо, до конца неясно, поместится ли сколько хотсвоп сокетов на нижнем ряду, плюс ещё и отверстия для стабов там будут. Это я выясню, когда буду разводить плату, и в крайнем случае ради хотсвопа выкину какой-нибудь вариант.

Следующий шаг это начать рисовать клавиатуру в каде. Самое сложное (для меня лично)! Полёт фантазии, ожидание вдохновения. Но можно и начать плату разводить. Посмотрим, чего больше захочется.

>>234564

> Если хватит места на плате, то можно будет позже добавить стандартное смещение строк вместе с ортолинейкой

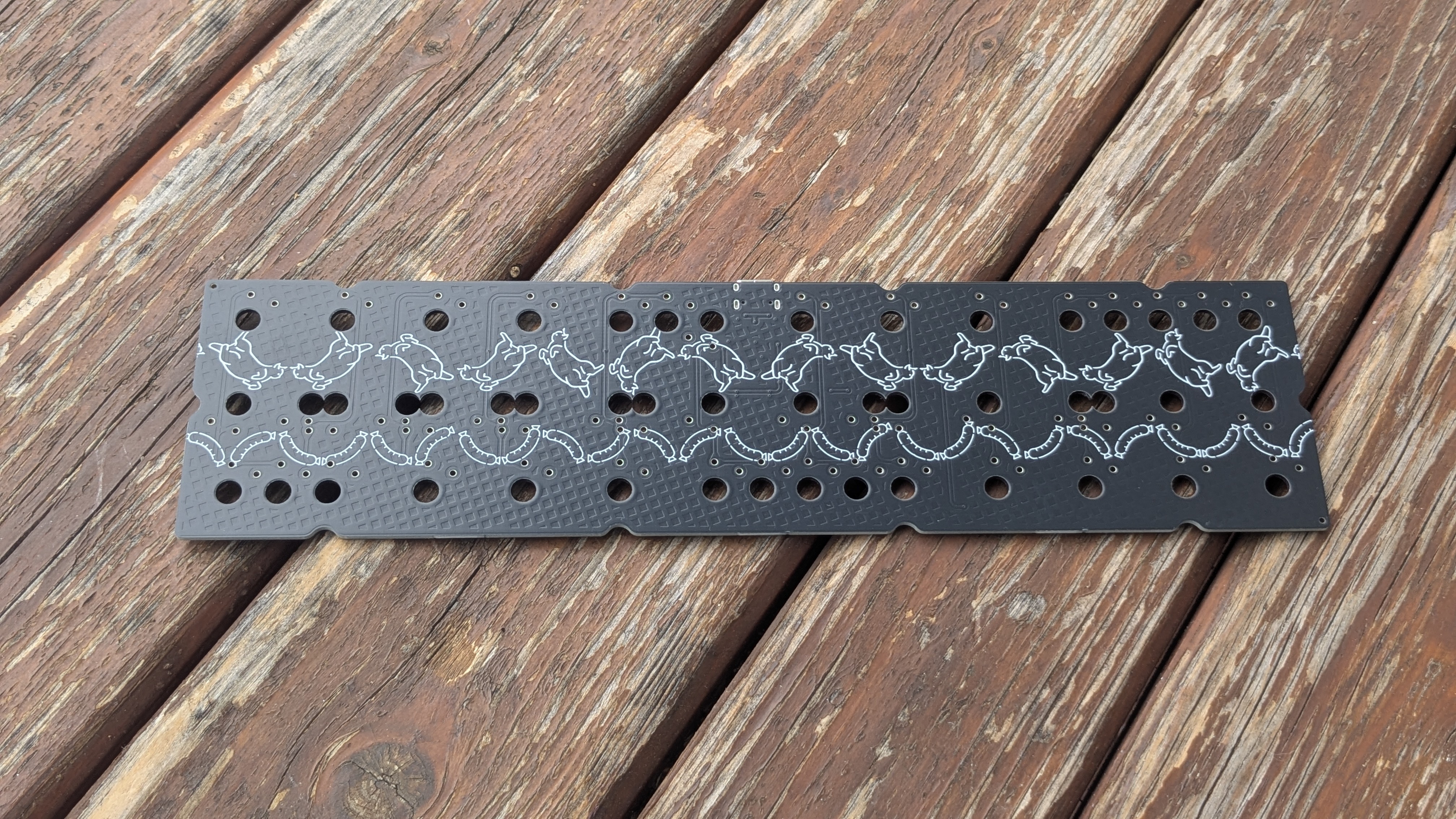

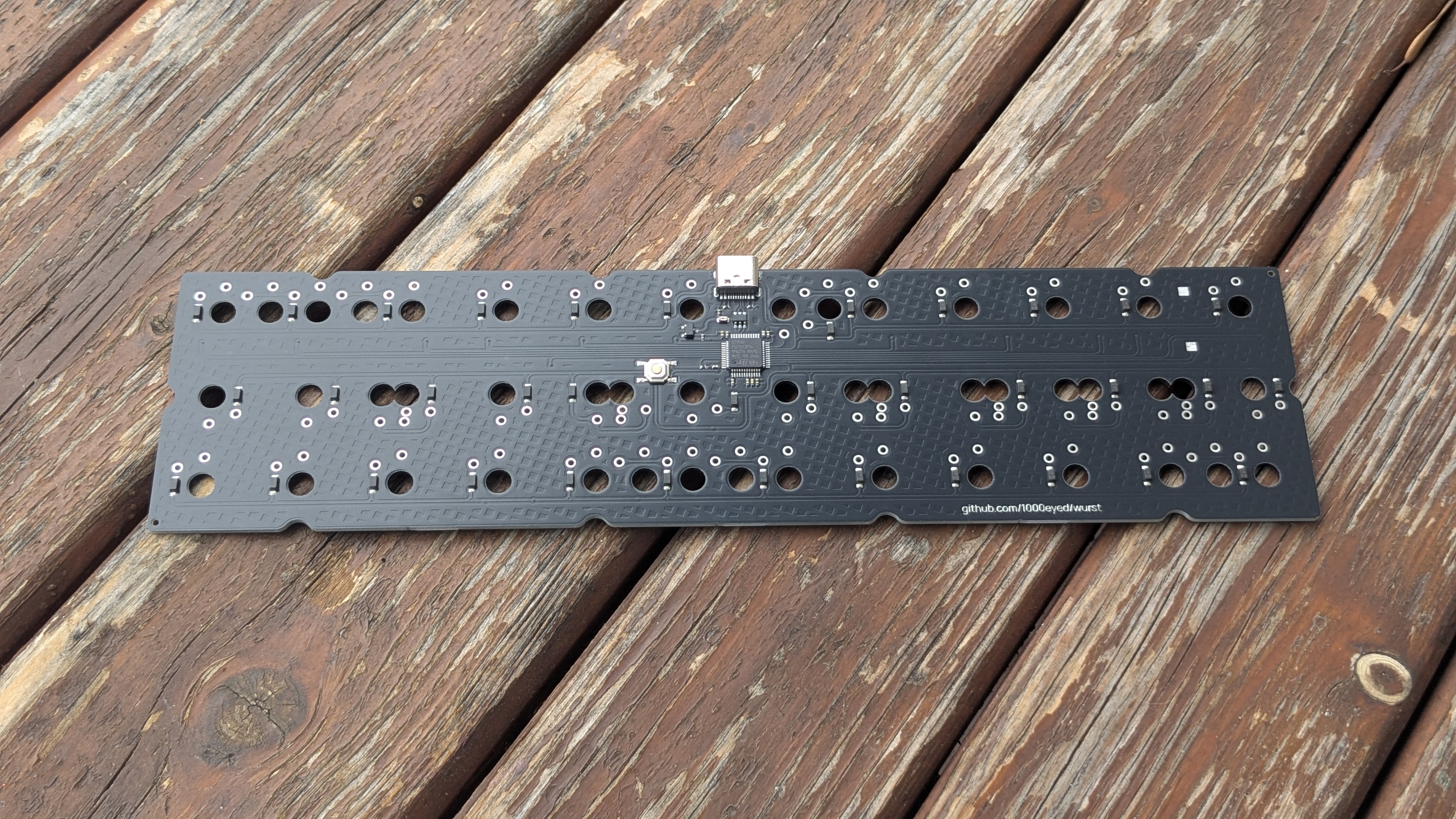

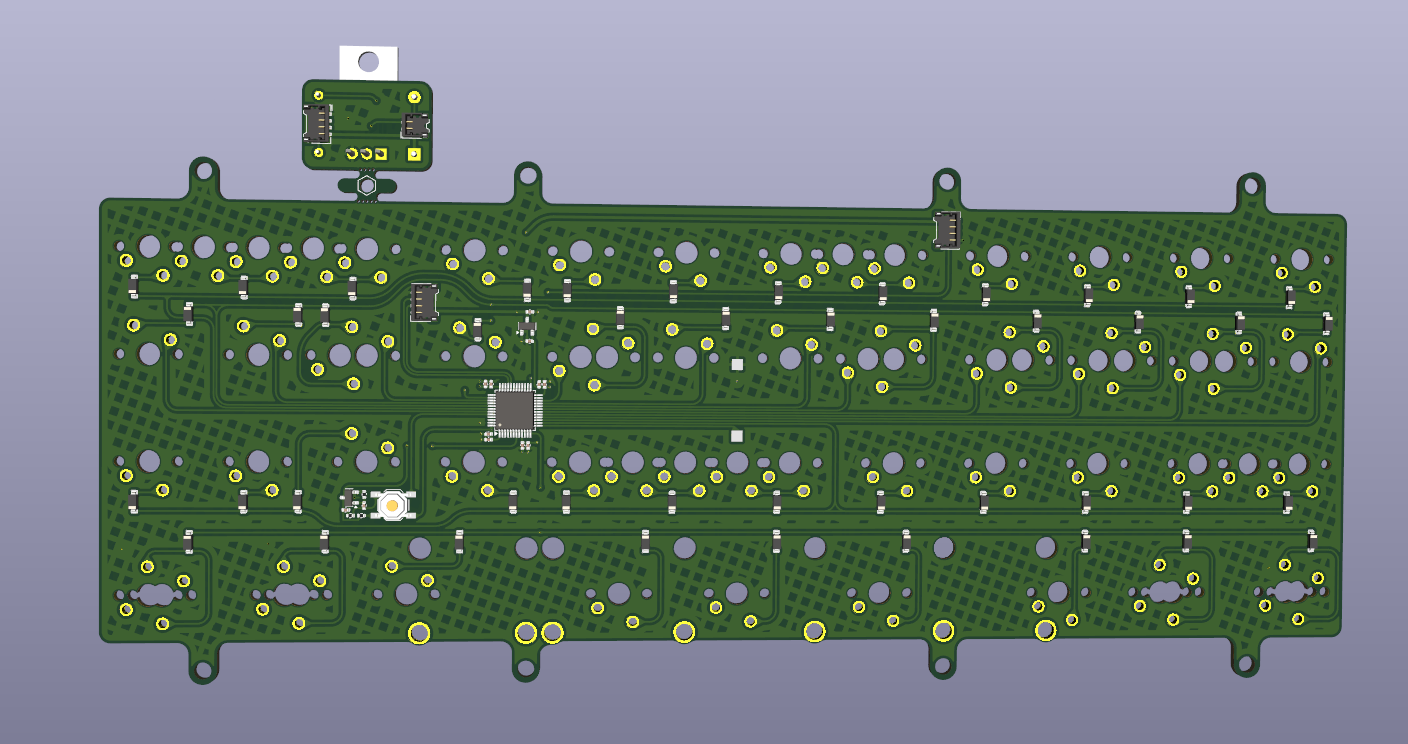

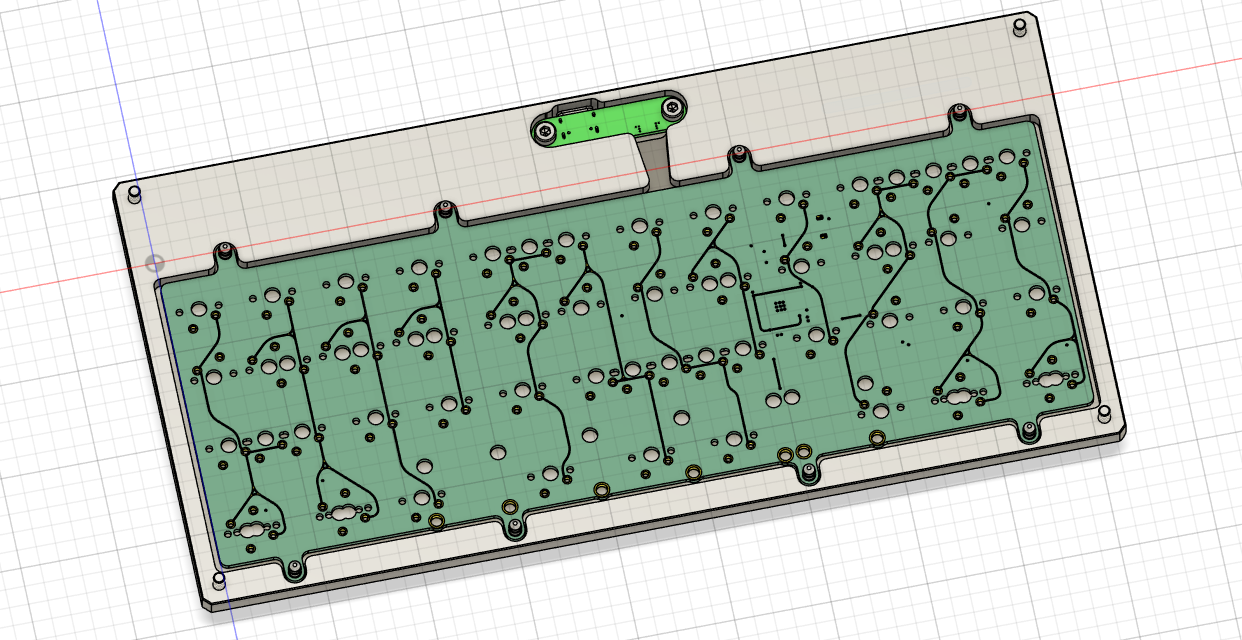

Забегая вперёд: места на плате типа хватило, но было довольно тесненько и я решил отказаться от двух раскладок на одной плате. Для этой клавиатуры будет изготовлено два вида плат: одна как в предыдущем посте, и одна как на пикрелейтеде. В уютном клавиатурном комьюнити, в которое я вхож и которому рад контрибьютнуть, подобные энтеры валенком пользуются популярностью.

Предвосхищая недоумение, думаю лучше сразу ответить на

> А чё какая маленькая, а как нажать ХХХ, а где УУУ

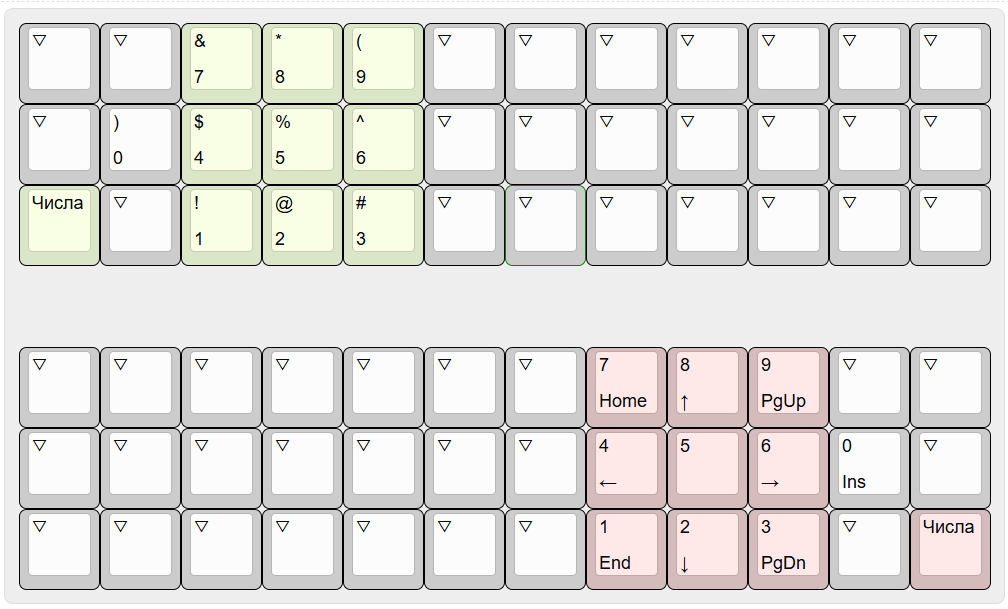

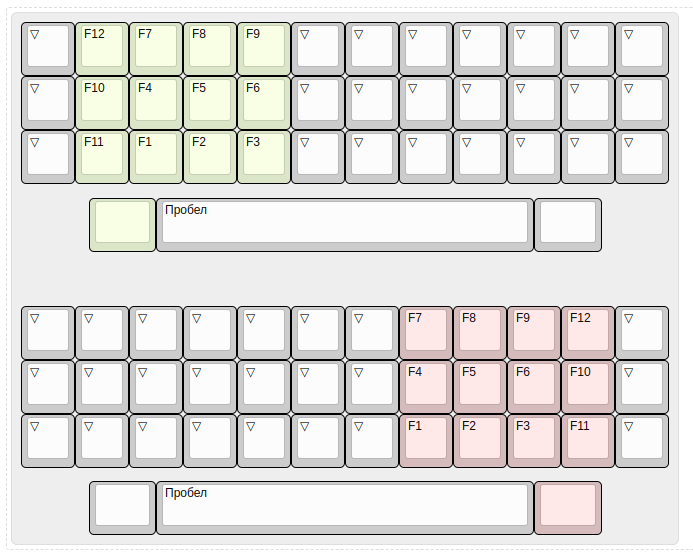

Это будет программируемая клавиатура, т.е. я буду сам управлять прошивкой. За годы в хобби я пришёл к концепции "чем меньше пальцы удаляются от домашнего ряда при печати, тем лучше", и весь функционал в своих прошивках размещаю под пальцами. Например, цифры имею на т.н. "слое", который я активирую нажатием на одну из кнопок. Спецсимволы я ввожу вертикальными однопальцевыми "комбо". Модифаеры (Ctrl, Alt, Shift, Win) активируются по удержанию кнопки, например если нажать и отпустить С, то клавиатура отправит С; но если эту кнопку удерживать, то получим Shift. И так далее, вариантов настроек масса. Подробнее можно ознакомиться с предметом здесь: https://docs.qmk.fm/
